歡迎訪問蘇州浩凱金屬材料有限公司官方網站
辦公室：0512-65788808 大宗批發(fā)：13913190686
BBW撒尿大全,国产挤奶水在线观看播放,69国产在线观看,热中文热国产热综合色,超av人人
您關注過的產品
·高耐磨SKD11冷作模具鋼 淬透性
·SKD11熱處理工藝
·SKD11圓棒
·銷售skd11模具鋼 價格合理 質
·蘇州SKD11介紹 蘇州skd11鋼材
·SKD11冷作模具鋼選蘇州浩凱
·蘇州skd11模具鋼 蘇州skd11價格
·蘇州SKD11模具鋼,SKD11高硬度鋼
·skd11模具鋼的用途介紹和化學
SKD11熱處理工藝
鋼材牌號及型號規(guī)格：SKD11模具鋼
SKD11模具鋼性能用途、密度硬度和化學成分：
SKD11模具鋼出廠硬度255HBS，遠遠不能滿足大部分模具的使用，需要進行SKD11熱處理來提高硬度。SKD11淬火后硬度62HRC SKD11熱處理 淬火：先預熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳。 回火：加熱至150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。 硬度：HRC61以上。 退火：加熱至800～850℃，在此溫度停留1～3小
SKD11模具鋼價格多少錢一公斤/噸： 馬上咨詢客服
SKD11模具鋼出廠狀態(tài)、相關參數(shù)和注意事項
SKD11模具鋼出廠硬度≤255HBS，遠遠不能滿足大部分模具的使用，需要進行SKD11熱處理來提高硬度。SKD11淬火后硬度>62HRC
SKD11熱處理
SKD11使用方法
SKD11氮化處理
1)SKD11在525℃氮化的處理

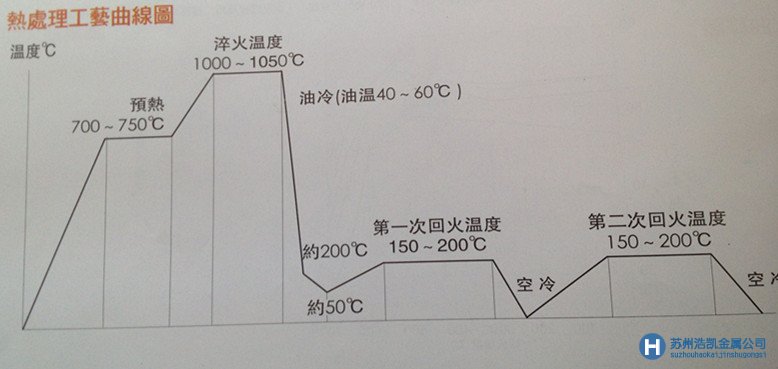

SKD11熱處理
淬火：先預熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳。
回火：加熱至150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。
硬度：HRC61以上。
退火：加熱至800～850℃，在此溫度停留1～3小時，在爐中任其漸冷。
鍛制：1050～950℃。
SKD11淬火、回火規(guī)范
淬火溫度1010°C,空冷.回火溫度200℃,硬度58~60HRC。
SKD11使用方法
“淬火+回火”狀態(tài)下使用
“淬火+冷處理+回火”狀態(tài)下使用（適于高精度與尺寸穩(wěn)定要求）
“淬火+回火+氮化處理”狀態(tài)下使用（適于表面高硬度要求）
鋸切下料時鋸條速度不宜太快，以25m/min為宜，鋸切效率保持在9cm2/min~20cm2/min左右。
SKD11深冷處理
SKD11深冷處理
為獲得高硬度和尺寸穩(wěn)定性，模具在淬火后立即深冷-70攝氏度至-80攝氏度，保持3-4小時，然后再回火處理，經深冷處理的工具或模具硬度比常規(guī)熱處理硬度高1-3HRC。形狀復雜和尺寸變化較大的零件，深冷處理有產生開裂的危險。
SKD11氮化處理
模具或工件氮化處理后，表面形成一層具有很高硬度和一定耐蝕性的硬化組織。
1)SKD11在525℃氮化的處理
工件表面硬度約為1250HV，氮化時間對滲層影響如下表所示。氮化時間（小時）203060滲氮層深度mm0.250.300.35
2)SKD11在570℃軟氮化處理
工件表層硬度約為950HV。通常軟氮化處理2小時，硬化層深度可達到10-20um.磨削加工模坯或工作在低溫回火狀態(tài)，磨削容易產生磨削開裂。為防止裂紋發(fā)生應采取小的磨削進給量多次磨削，同時輔加良好的水冷條件。
線切割加工形狀復雜或尺寸較大的模具，終成行采用線切割加工時，通常會遇到開裂現(xiàn)象發(fā)生。
為防止開裂，建議采用氣淬及高溫回火處理，以降低熱處理應力，或對模胚進行腔預加工處理。
繼續(xù)了解SKD11模具鋼，您可以點擊相關文章：SKD11SKD11熱處理SKD11熱處理工藝
更多問題，歡迎點擊右側咨詢窗口與銷售客服蘇州浩凱金屬在線溝通。
自2015-04-08至今，已有08家模具廠商在我公司成功采購SKD11模具鋼。
Copyright 2005-2019 蘇州浩凱金屬材料有限公司 http://www.jy186.net/ 版權所有 . 蘇ICP備12009349號
關于我們 | 我們的優(yōu)勢 | 合作鋼廠 | 售后服務 | 選材問題 | 車間環(huán)境 | 工廠設備 | 付款方式 | 聯(lián)系我們 | 廠址路線 | 物流運輸 | 機加工 | 熱處理 | 馬上詢價
蘇州浩凱金屬全國統(tǒng)一客服熱線：0512-65788808 客服QQ：475117887 業(yè)務郵箱：hkjs88@163.com 大宗批發(fā)業(yè)務請聯(lián)系：13913190686 銷售總監(jiān) 陳志明
因業(yè)務較忙及鋼材價格波動，詢價和詢問鋼材規(guī)格的客戶請傳真至：0512-65788809 幾分鐘后，業(yè)務經理會與您取得聯(lián)系。買模具鋼，認準蘇州浩凱，優(yōu)質優(yōu)價，互惠互利，信譽卓越！
蘇州浩凱SKD11模具鋼物流配送運輸?shù)貐^(qū)：北京，上海，重慶，天津，江蘇南京_徐州_蘇州_無錫_昆山_揚州，太倉_吳江_連云港_泰州_鹽城_鎮(zhèn)江_南通_常熟_常州_張家港，浙江溫州，杭州，寧波寧海_余姚_臺州黃巖_金華_紹興_嘉興，福建福州_廈門，廣西南寧_柳州，安徽合肥_安慶_蚌埠_巢湖_淮安_蕪湖_淮南_黃山_滁州_宣城，山東濟南_青島_日照_濱州_煙臺_威海_濟寧_聊城_臨沂_淄博，湖南長沙，重慶，河北石家莊，河南鄭州_洛陽_開封，湖北武漢，江西南昌，陜西西安，山西太原及云南昆明。歡迎各地模具廠商來電垂詢SKD11模具鋼價格和SKD11模具鋼熱處理機加工事宜。目前我司SKD11模具鋼現(xiàn)貨庫存表統(tǒng)計數(shù)量為04噸。
